产品简介

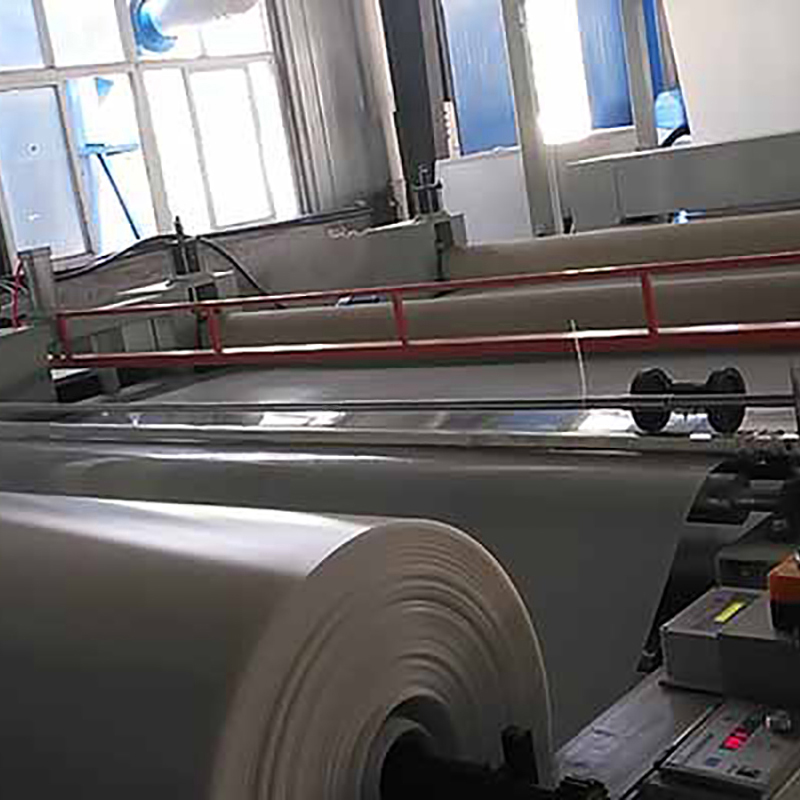

聚氯乙烯（PVC）防水卷材以优质聚氯乙烯树脂为基料，添加增塑剂、抗紫外线稳定剂及阻燃剂，经挤出压延工艺制成。该卷材具有优异的耐化学腐蚀性、抗老化性和焊接施工便捷性，表面可制成光滑面或织物增强面。适用于外露屋面、地下工程、隧道及水池等防水部位。

应用场景
工业厂房屋面、化工厂房防腐防水层、地铁隧道衬砌、污水处理池内壁。与耐根穿刺卷材复合用于种植屋面，也可作为粮库、冷库的隔汽层。织物增强型适合机械固定施工。

产品特点
耐酸碱盐腐蚀，抵抗大多数化学品侵蚀。焊接施工接缝牢固，热风焊接剥离强度高。添加抗UV组分后外露使用寿命可达15年以上。卷材幅宽1.0~2.1m可定制，减少搭接损耗。

性能指标
拉伸强度≥12MPa，断裂伸长率≥200%。低温柔性-25℃无裂纹，耐热性80℃无变形。不透水性0.3MPa维持120min无渗漏。抗冲击性能优异，适用于动荷载区域。

标准施工工艺
基层须平整干燥，清除浮灰油污，含水率低于8%。卷材铺贴采用热风焊接法，焊嘴温度500~600℃，焊接速度1.5~2.5m/min。搭接宽度长边100mm，短边120mm。阴阳角处加贴500mm宽附加层，用压辊压实焊缝。

参考用量
每10㎡基层实际需卷材约11㎡（含搭接损耗）。配套焊条每米焊缝约0.1kg。细部节点每处增加0.5㎡卷材。常用厚度1.2mm、1.5mm、2.0mm，每卷长度15m或20m。

常见误区
误区一：可用明火热熔施工。PVC为热塑性材料，明火会烧焦碳化，必须使用热风焊枪。误区二：所有PVC卷材均适用于外露屋面。非抗紫外线配方的普通卷材会快速老化脆裂，外露工程必须选用添加抗UV组分的型号。误区三：卷材越厚越耐用。设计厚度1.2~2.0mm即可满足要求，过厚增加成本且加大焊接难度。

常见问题
问：PVC卷材能否用于饮用水池？答：需选用无毒型PVC原料并通过卫生检测。问：焊缝发黄是什么原因？答：热风温度过高或焊接速度过慢导致PVC分解，应降低温度或加快焊嘴移动速度。问：与TPO卷材相比有何优劣？答：PVC耐化学性更优，TPO更环保且耐低温更好。可按工况选择。

包装●储存●运输
卷材采用纸箱或塑编包装，每箱1~2卷。储存于干燥阴凉处，堆高不超过3层，避免日晒及化学溶剂接触，保质期12个月。运输时平放，防止锐器划伤。生产厂址位于湖北宜昌，由呼和浩特雨晴防水材料招商网供应。

温馨提示
开包后若卷材粘连，可置于40℃环境下回软。施工前应做焊接试件，剥离强度合格后方可正式铺贴。雨天或风力大于5级时禁止作业。获取PVC卷材焊接施工视频，请关注抖音“防水那点事”或快手“防水材料问曾工”，技术咨询联系曾工 13581494009/13872610928。
